Serie 1201T – Bracci di carico dall’alto
Braccio di carico dall’alto

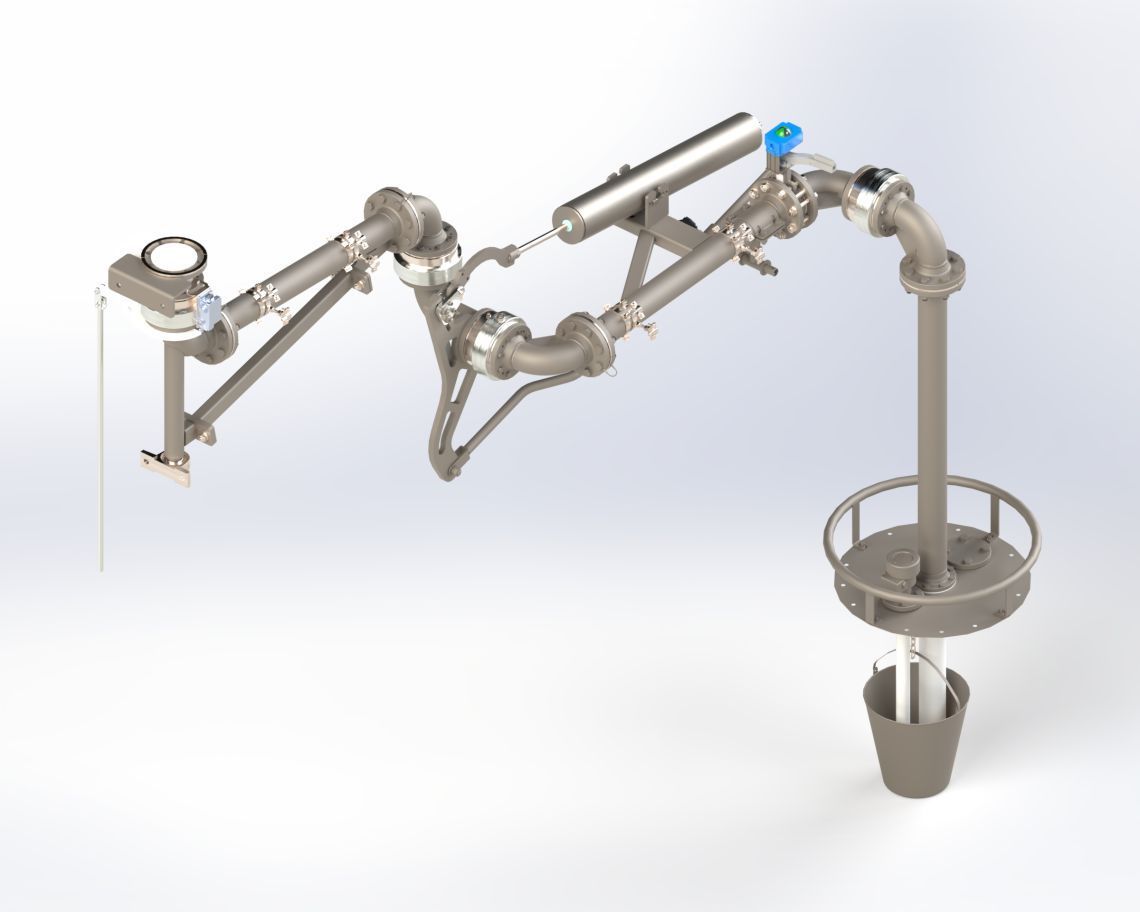

Il braccio di carico dall’alto è un tubo articolato sostenuto da un sistema di bilanciamento meccanico (molla di torsione o compressione) o pneumatico, che ha la funzione di trasferimento di combustibili o liquidi industriali nelle autocisterne e ferro-cisterne attraverso il boccaporto superiore.
I bracci di carico dall’alto della serie 1201 sono utilizzati per riempire le autocisterne dall’alto, quand’è necessario avere a disposizione un ampio raggio d’azione. Ciò consente la massima copertura dei punti di carico.
Caratteristiche
Configurazione standard
– Versione destra, flusso dal basso con flangia di collegamento ANSI 150
– Snodo di base style T-20: Serve per la movimentazione orizzontale . È dotato di una pista di sfere e rivestito internamente in PTFE con tenute in PTFE.
– Sezione girevole: Serve per estendere il raggio d’azione del braccio di carico ed è rivestito internamente in PTFE.
– Doppio snodo di base style T-50: Serve per la movimentazione orizzontale e verticale. È dotato di due snodi con una pista di sfere rivestiti internamente in PTFE con tenute in PTFE.
– Bilanciatore a molla a compressione: Serve per equilibrare il peso della parte a sbalzo del braccio di carico
– Tubo portante: acciaio al carbonio o Aisi316 rivestito internamente in PTFE
– Valvola di sicurezza a farfalla: Serve per chiudere la linea di carico in caso di malfunzionamento durante l’erogazione. Corpo e piattello sono in acciaio inox rivestiti in PTFE.
– Snodo terminale style T-40: Serve a mantenere in verticale il tubo terminale; può essere dotato di impugnatura per facilitare la movimentazione del braccio
– Tubo terminale: è costituito da una sezione in acciaio o Aisi316 rivestito internamente in PTFE ed una sezione in solo PTFE che viene introdotta nel boccaporto. Può essere accessoriato con piatto paraspruzzi o cono in Aisi316 o PTFE. ØTazza raccogli-gocce: in Aisi316 per la raccolta di residui di prodotto dopo erogazione

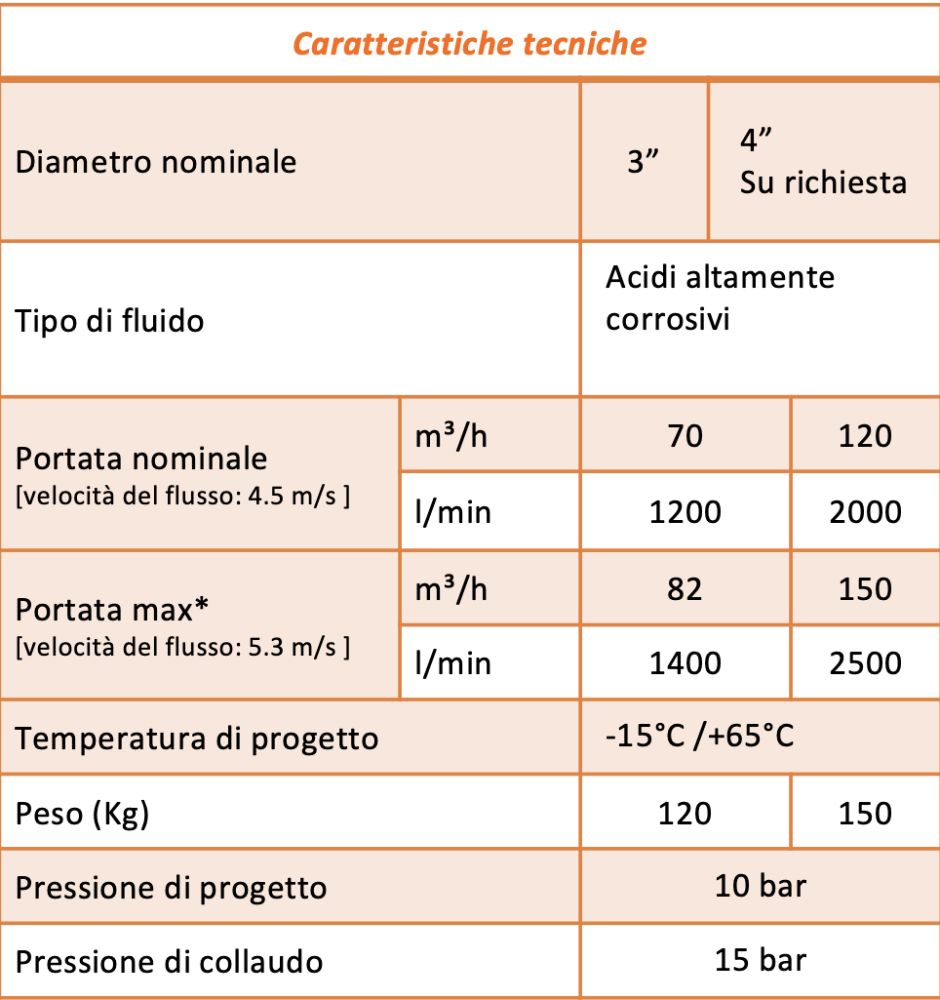

Caratteristiche tecniche
Normative e Direttive
– Dichiarazione di conformità alla Direttiva vigente ATEX (Attrezzature destinate in Atmosfere Esplosive)
– Dichiarazione di conformità alla Direttiva vigente PED (Attrezzature a Pressione)
– Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC
– Standard API-ASTM-ANSI-TTMA
Opzioni su richiesta
– Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316
– Tenute in PTFE
– Flusso dall’alto
– Flangia di collegamento PN16
– Valvola di erogazione a sfera: in AISI 316 rivestita internamente in PTFE
– Configurazioni speciali per temperature estreme (-40/+200 °C)
Accessori
– Microinterruttore valvola di erogazione
– Microinterruttore per segnalazione posizione verticale
– Microinterruttore per segnalazione posizione di parcheggio
– Blocco meccanico in posizione di lavoro
– Blocco meccanico in posizione di parcheggio
– Sensore anti-trabocco con impugnatura
– Movimentazione su/giù pneumatica
– Attuatore valvola pneumatico
– Pulsante start/stop pompa
– Colonna di supporto
