Serie 1403 – Bracci di carico e scarico dal basso

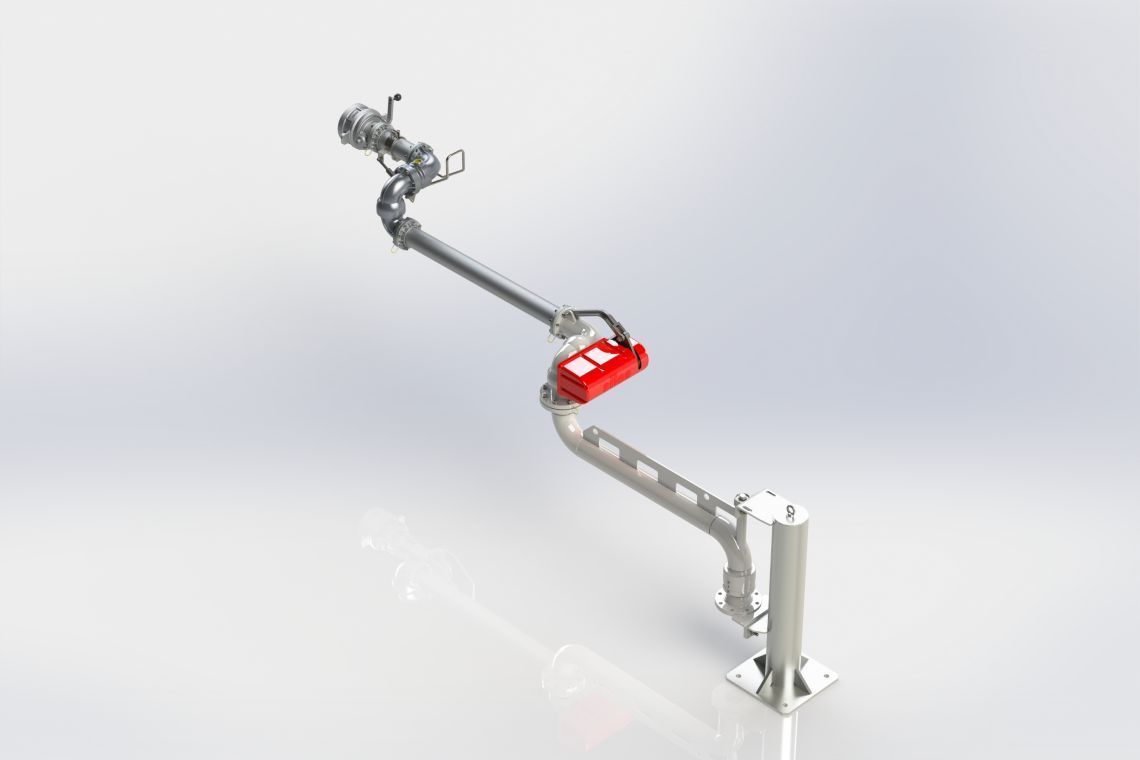

Braccio di carico/scarico dal basso
I bracci di carico dal basso vengono utilizzati per impianti di carico/scarico delle autobotti e delle ferro-cisterne di combustibili e liquidi industriali. Questo sistema di trasferimento offre il vantaggio di operare direttamente sulla sede stradale anziché salire sull’automezzo ed evita così la formazione di cariche elettrostatiche generate.
I bracci carico dal basso della serie 1403 sono utilizzati per caricare o scaricare le autocisterne rimanendo a terra, dove sia necessario avere a disposizione un ampio raggio d’azione. Questo consente la massima copertura dei punti di carico.
Caratteristiche
Configurazione standard
– Versione destra, flusso dal basso con flangia di collegamento ANSI 150.
– Snodo di base style F-20.
– Sezione girevole.
– Doppio snodo di base style F-50.
– Bilanciatore a molla compressione.
– Tubo portante in lega di alluminio.
– Doppio snodo terminale style F-50.
– Tubo terminale in lega di alluminio.
– Accoppiatore 4” API RP 1004 in lega di alluminio con tenute in FKM.

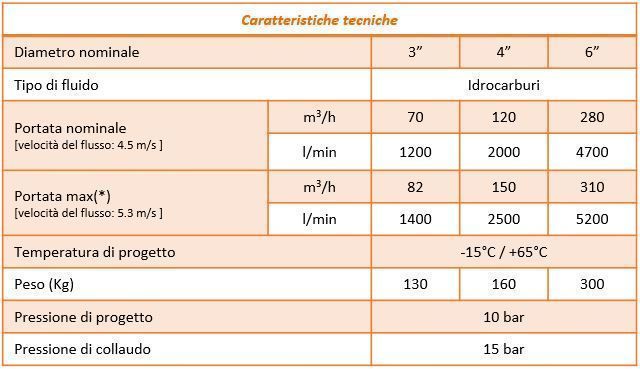

Caratteristiche tecniche
Normative e Direttive
– Dichiarazione di conformità alla Direttiva vigente ATEX.
– Dichiarazione di conformità alla Direttiva vigente PED.
– Dichiarazione di conformità alla Direttiva vigente MACCHINE.
– Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
– Standard API-ASTM-ANSI-TTMA.
Opzioni su richiesta
– Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316 con valvola a sfera per l’erogazione.
– Tenute in HNBR, FFKM, PTFE, VMFQ.
– Versione sinistra.
– Flusso dall’alto oppure laterale.
– Flangia di collegamento PN16.
– Snodi Split Tipe.
– Accoppiatore 4” semiautomatico API RP1004.
– Versione per recupero vapori con accoppiatore 4” per vapori API RP1004.
– Accoppiatore Stanag 3756.
– Configurazioni speciali per temperature estreme (-60/+200 °C).
– Sistema di riscaldamento del prodotto.
Accessori
– Valvola di ritegno.
– Valvola a spacco di emergenza ERC.
– Spia di flusso.
– Microinterruttore valvola di erogazione.
– Microinterruttore per segnalazione posizione di parcheggio.
– Dispositivo di parcheggio.
– Colonna di supporto.
