Serie 1405 – Bracci di carico e scarico dal basso

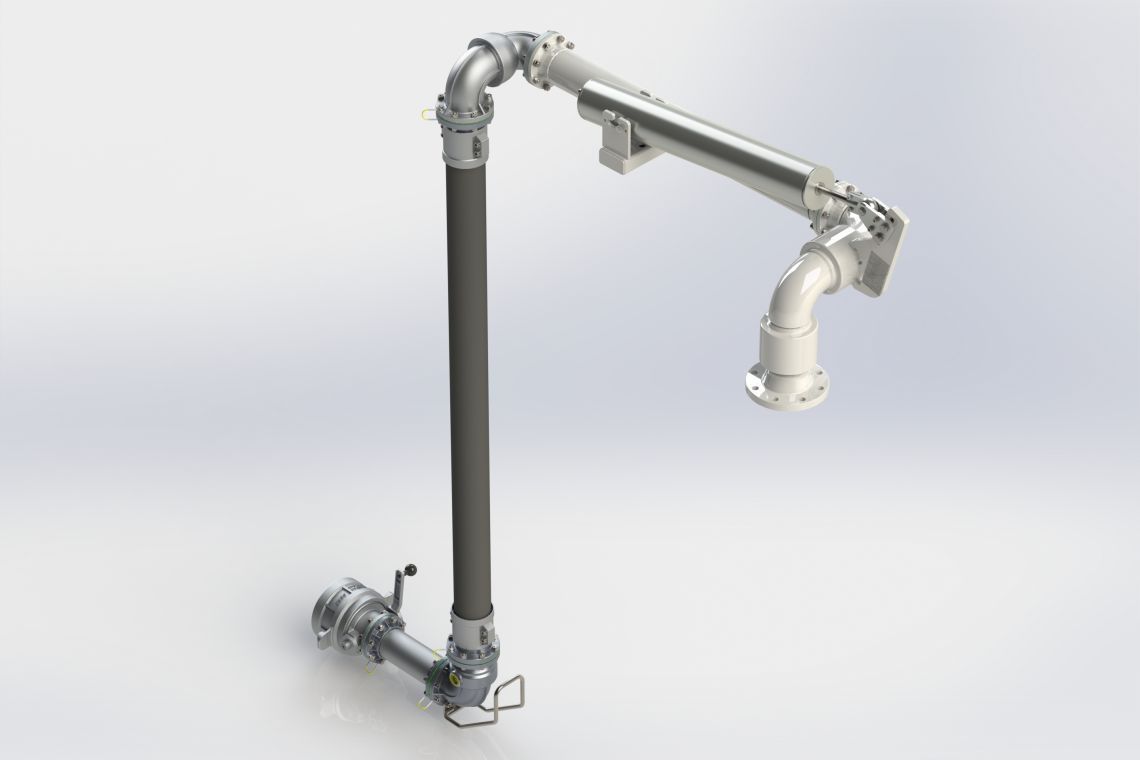

Braccio di carico/scarico dal basso
I bracci di carico dal basso vengono utilizzati per impianti di carico/scarico delle autobotti e delle ferro-cisterne di combustibili e liquidi industriali. Questo sistema di trasferimento offre il vantaggio di operare direttamente sulla sede stradale anziché salire sull’automezzo ed evita così la formazione di cariche elettrostatiche generate.
Nello specifico i bracci della serie 1405 sono dotati, nella tubazione verticale, di manichetta flessibile che conferisce loro una ottima manovrabilità. Nella versione standard sono forniti di accoppiatore rapido a secco API RP 1004 e possono essere utilizzati anche per la fase di recupero vapore se corredati da specifico API RP 1004 dotato di CHECK-VALVE. Il sistema di bilanciamento consente un’angolazione massima, rispetto all’asse orizzontale di +20° verso l’alto e di -20° verso il basso e permette di sostenere notevoli momenti applicati allo snodo. I bracci di carico della serie 1405 sono progettati con ingresso del prodotto dal basso (standard).
Caratteristiche
Configurazione standard
– Versione destra, flusso dal basso con flangia di collegamento ANSI 150/PN 16.
– Doppio snodo di base style F-50.
– Sezione portante.
– Snodo intermedio style f-40.
– Bilanciatore a molla compressione.
– Manichetta verticale flessibile conduttiva, conforme alla norma EN 12115.
– Snodo terminale style F-30.
– Accoppiatore 4” API RP 1004 in lega di alluminio con tenute in FKM.

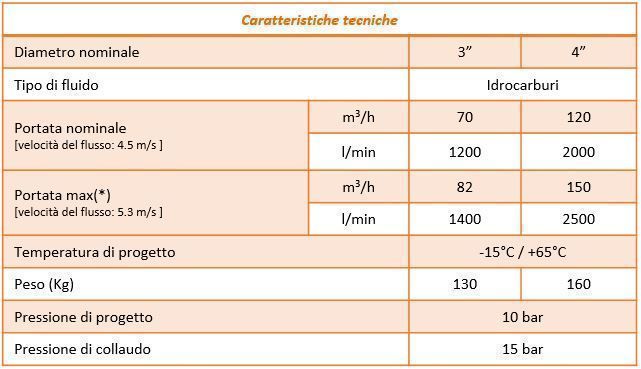

Caratteristiche tecniche
Normative e Direttive
– Dichiarazione di conformità alla Direttiva vigente ATEX PED.
– Direttiva di conformità alla Direttiva Macchine.
– Dichiarazione di conformità alla Direttiva vigente MACCHINE.
– Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
– Standard API-ASTM-ANSI-TTMA.
Opzioni su richiesta
– Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316.
– Tenute in HNBR, FFKM, PTFE, VMFQ.
– Versione sinistra.
– Flusso dall’alto.
– Flangia di collegamento PN16.
– Snodi Split Tipe: in 3 pezzi per agevolare la manutenzione.
– Accoppiatore 4” semiautomatico API RP 1004.
– Versione per recupero vapori: con accoppiatore 4” per vapori API RP 1004.
– Accoppiatore Stanag 3756.
– Tubo verticale rigido.
– Versioni per carburanti avio, con manichetta conforme alla norma EN 1361 tipo C.
– Configurazioni speciali per temperature estreme (-60/+200℃).
Accessori
– Valvola di ritegno.
– Valvola a spacco di emergenza ERC100.
– Spia di flusso.
– Microinterruttore valvola di erogazione.
– Dispositivo di parcheggio.
– Microinterruttore per segnalazione posizione di parcheggio.
– Calza di protezione in acciaio inox per manichetta flessibile.
– Colonna di supporto.
