Serie 1701 – Bracci di carico e scarico dal basso

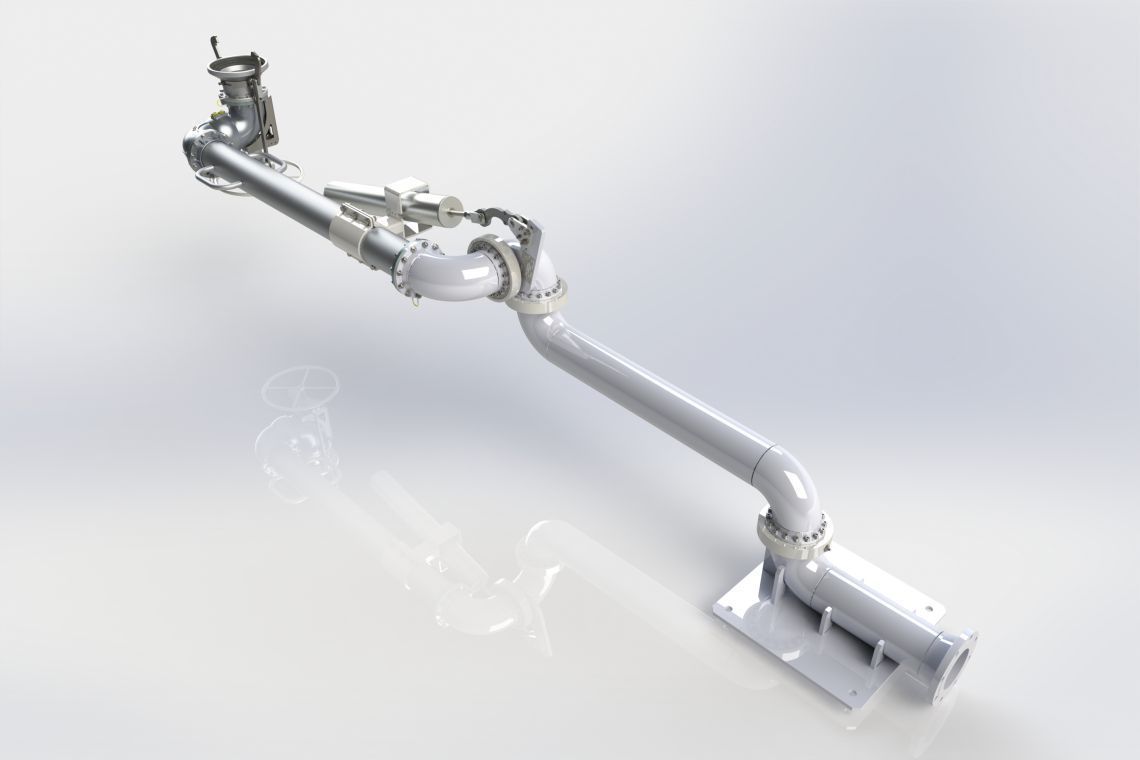

Braccio di carico/scarico dal basso
I bracci serie 1701 sono utilizzati per lo scarico di idrocarburi e liquidi industriali dalle ferro cisterne russe quando la valvola-accoppiatore è posizionata nella parte sottostante al serbatoio (lato rotaie). Rimanendo a terra garantiscono un ampio raggio d’azione consentono la massima copertura dei punti di carico. La ridotta altezza dal terreno garantisce una maggiore manovrabilità.
Caratteristiche
Configurazione standard
– Versione destra, flusso laterale con flangia di collegamento ANSI 150.
– Snodo di base style F-20.
– Sezione girevole.
– Doppio snodo di base style F-50.
– Bilanciatore a molla compressione.
– Tubo portante in lega di alluminio.
– Snodo terminale style F-40.
– Accoppiatore per ferro cisterna Russa in lega di alluminio con tenute in HNBR.

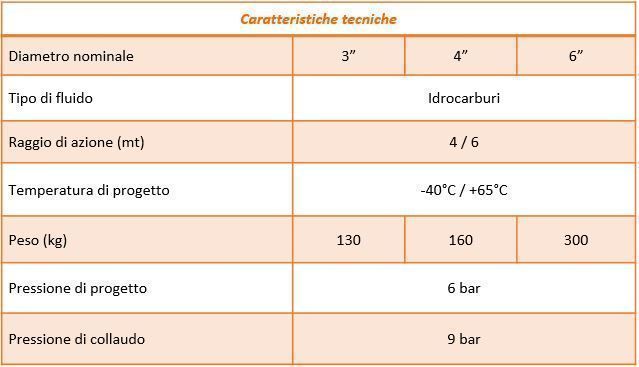

Caratteristiche tecniche
Normative e Direttive
– Dichiarazione di conformità alla Direttiva vigente ATEX.
– Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
– Dichiarazione di conformità alla Direttiva vigente MACCHINE.
– Standard ASTM-ANSI-TTMA.
Opzioni su richiesta
– Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316
– Tenute in HNBR, FFKM, PTFE, FVMQ
– Versione sinistra
– Flusso dal basso
– Flangia di collegamento PN16
– Snodi Split Tipe
– Configurazioni speciali per temperature estreme (-60/+200 °C)
– Sistema di riscaldamento del prodotto
Accessori
– Spia di flusso.
– Microinterruttore sulla valvola di erogazione.
– Microinterruttore per segnalazione posizione di parcheggio.
– Dispositivo di parcheggio.
– Colonna di supporto.
