Snodo criogenico

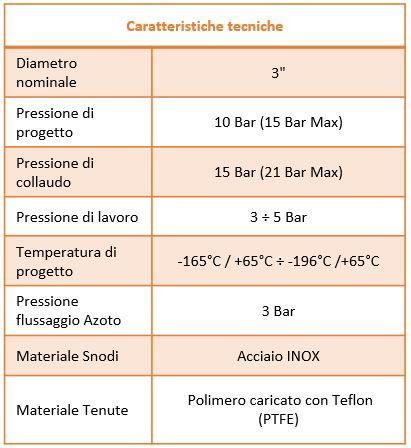

Lo snodo criogenico a doppio ricircolo di sfere serie C879 consente la rotazione di tubi metallici utilizzati nel trasferimento di fluidi criogenici (es. Metano; Azoto, etc.) in pressione. È progettato per sopportare pressioni e carichi di servizio elevati. Lo snodo è formato da un maschio e una femmina avvitati a specifiche flange a saldare. Il serraggio e la rotazione tra i due componenti principali sono garantiti dalla presenza in entrambi i corpi di due piste di rotolamento per le sfere. La tenuta a pressione dello snodo e le flange è garantita dalla presenza di guarnizioni primarie adatte alle temperature criogeniche. Analoga caratteristica è assicurata anche dalle tenute secondarie presenti tra le piste di rotolamento. La progettazione dello snodo criogenico è mirata ad ottemperare i: requisiti delle Linee guida più severe in campo del trasferimento di fluidi criogenici con bracci marini (OCMF) e le normative europee riguardanti il trasferimento dello stesso in ambito terrestre (UNI EN ISO 16904). Questo rende lo snodo C879 resistente e durevole nel tempo in condizioni di lavoro estreme.
